R1902型電氣控制箱
|
一、概述
|
R1902 型電氣控制箱，用于自動控制一套由U- ※※ AL 型環式電動潤滑泵與補脂泵組成的干油潤滑系統，即在DEA-2L型電控箱的基礎上，增加了補脂泵自動控制部分。能對系統中的供油點現實自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
控制箱能發出“供油時間延長”、“加油泵超載”、“超負荷運轉”等故障信號，箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障）信號。
|
|
|
|

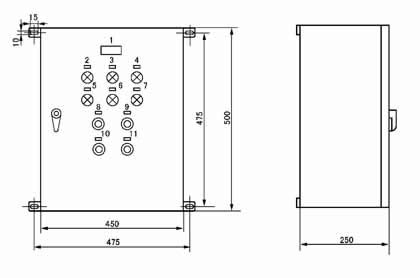

二、外形尺寸
|
|
|
|
三、標牌符號及文字
|
|
序號
|
符號
|
標牌文字
|
序號
|
符號
|
標牌文字
|
|
1
|
HL1
|
電源
|
6
|
HL4
|
油箱液位低
|
|
2
|
HL2
|
干油站工作
|
7
|
SB1
|
任意運轉
|
|
3
|
HL3
|
加油泵工作
|
8
|
SB2
|
故障復位
|
|
4
|
HL4
|
供油時間延長
|
9
|
SB3
|
加油泵啟動
|
|
5
|
HL5
|
超負載運轉
|
10
|
SB4
|
加油泵停止
|
|
|

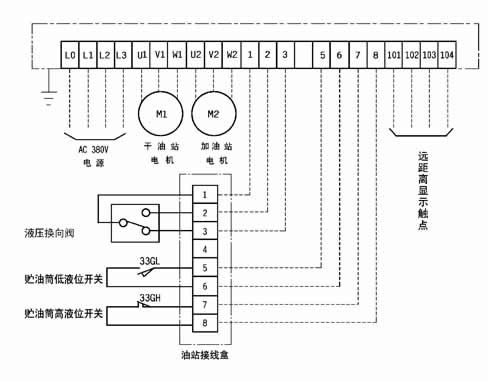

四、R1902型電氣控制箱接線端子圖
|
|
|
