一、使用條件
|
本產品適用于冶金、礦山、建材、能源、交通等行業中機械設備的稀油潤滑，工作介質為粘度等級N22～N460(相當于IS0 VG22～460)的工業潤滑油。
整體式稀油站的特點為全部零部件均布置在油箱上，性能參數基本上和XYZ-G型相同，但將流量大于125L/min的五種規格稀油站亦制成整體式，因而這些較大的油站仍可實現整體吊裝，無地腳螺栓，使安裝特別方便；特別適合于稀油占地面積受到限制的場合；但稀油站上面和四周需留足夠的維修高度和面積；由于油泵在油箱頂上，因此選用的油泵應有足夠的吸入高度，特別當潤滑油粘度高，油溫低時更要引起重視。
整體式稀油站的供油壓力≤0.4MPa，過濾精度0.08～0.12mm(低粘度時允許采用小值)，冷卻水溫度≤30℃，壓力為0.2～0.4MPa,冷卻器進油溫度為50℃,通過冷卻器后溫降≥8℃;采用電加熱器提高油溫。
|
|
|
|
二、工作原理
|
|
與XYZ-G 型≤125L/min的稀油站相同，亦采用電加熱器提高油溫。
|
|
|
|
三、結構特點
|
|
亦與XYZ-G型≤125L/min的稀油站相同,但采用磁網一體化進行回油過濾后,均取消了外加的磁過濾器；儀表盤(板)亦與XYZ-6G～125G相同。
|
|
|
|
四、技術參數
|
|
型號
|
公稱流量
L/min
|
供油壓力
MPa
|
供油溫度
℃
|
油箱容積
m3
|
加熱功率
Kw
|
冷卻面積
m2
|
冷水耗量
m3/h
|
|
XYZ-250GZ
|
250
|
≤0.4
|
40±3
|
3
|
24
|
12
|
22.5
|
|
XYZ-290GZ
|
290
|
3.2
|
16
|
26
|
|
XYZ-315GZ
|
315
|
3.5
|
20
|
28
|
|
XYZ-350GZ
|
350
|
4.2
|
24
|
21.6
|
|
XYZ-400GZ
|
400
|
4.5
|
24
|
36
|
|
|
型號
|
過濾面積
m2
|
過濾精度
mm
|
電機功率
Kw
|
|
回油口DN1
mm
|
總圖代號
|
|
XYZ-250GZ
|
0.84
|
0.08
|
7.5
|
65
|
125
|
NR X 2.01.1.00
|
|
XYZ-290GZ
|
11
|
150
|
NR X 2.01.2.00
|
|
XYZ-315GZ
|
11
|
80
|
NR X 2.01.3.00
|
|
XYZ-350GZ
|
1.31
|
0.12
|
11
|
NR X 2.01.4.00
|
|
XYZ-400GZ
|
11
|
NR X 2.01.5.00
|
|
|
|
|
五、外形尺寸
|
|
|
|
|
|

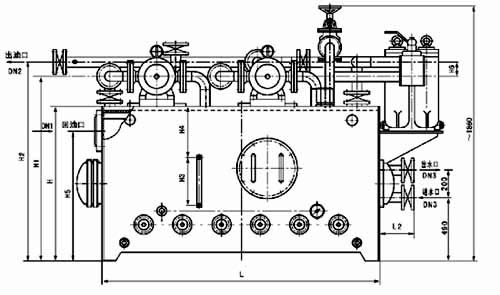

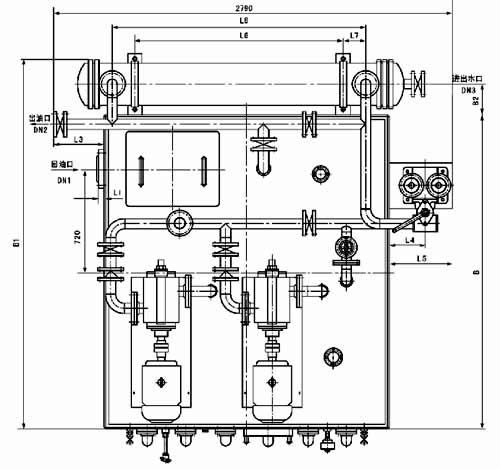

XYZ-GZ 型稀油站外形尺寸
|
|
型號
|
DN1
|
DN2
|
DN3
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
|
XYZ-250GZ
|
125
|
65
|
65
|
1900
|
2100
|
1020
|
24
|
272
|
450
|
220
|
440
|
|
XYZ-290GZ
|
150
|
65
|
65
|
1900
|
2200
|
1020
|
24
|
292
|
450
|
220
|
440
|
|
XYZ-315GZ
|
150
|
80
|
65
|
2000
|
2200
|
1120
|
24
|
292
|
350
|
220
|
440
|
|
XYZ-350GZ
|
150
|
80
|
80
|
2100
|
2200
|
1120
|
24
|
397
|
250
|
220
|
440
|
|
XYZ-400GZ
|
150
|
80
|
80
|
2100
|
2200
|
1120
|
24
|
397
|
250
|
220
|
440
|
|
|
型號
|
L6
|
L7
|
L8
|
B1
|
B2
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
|
XYZ-250GZ
|
660
|
152
|
960
|
2535
|
218
|
1260
|
1365
|
350
|
230
|
840
|
105
|
|
XYZ-290GZ
|
1065
|
152
|
1365
|
2635
|
218
|
1260
|
1365
|
350
|
230
|
840
|
105
|
|
XYZ-315GZ
|
1475
|
152
|
1775
|
2635
|
218
|
1360
|
1465
|
450
|
230
|
940
|
105
|
|
XYZ-350GZ
|
1835
|
147
|
2175
|
2735
|
218
|
1260
|
1465
|
450
|
230
|
940
|
105
|
|
XYZ-400GZ
|
1835
|
147
|
2175
|
2735
|
218
|
1360
|
1465
|
450
|
230
|
940
|
105
|
|
|
|
|
六、原理圖
|
|
|
|

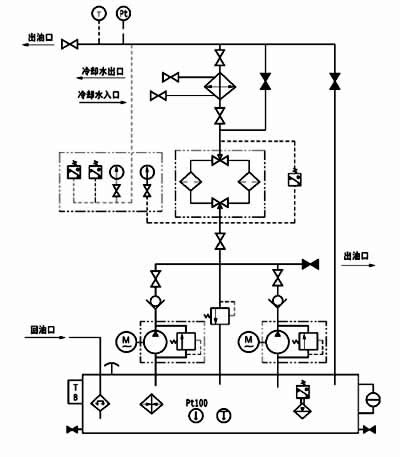

圖1-3-2 XYZ-GZ 型稀油站原理圖
|
|
七、儀表盤
|
|
和XYZ-6G～125G型稀油站的儀表盤（板）相同
|
|
序 號
|
標牌文字
|
|
1
|
出口油溫
|
|
2
|
1#泵工作
|
|
3
|
2#泵工作
|
|
4
|
加熱器工作
|
|
5
|
主機運行
|
|
6
|
可驅動主機
|
|
7
|
壓力過低
|
|
8
|
供油口溫高
|
|
9
|
油 位 低
|
|
10
|
壓差過高
|
|
11
|
主機油溫高
|
|
12
|
低壓泵起動
|
|
13
|
低壓泵停止
|
|
14
|
加熱器起停
|
|
15
|
試 響
|
|
16
|
消除警報
|
|
17
|
1#為主*單獨*2#為主
|
|
18
|
中控/機旁
|
|
19
|
油箱油溫
|
|

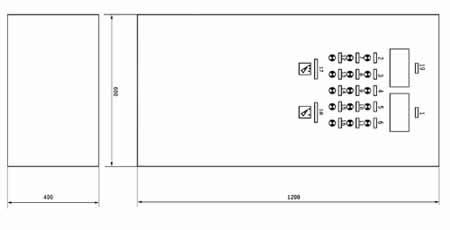

 圖1-3-3 XYZ-GZ型稀油站電控外形圖
|
|
|
|
